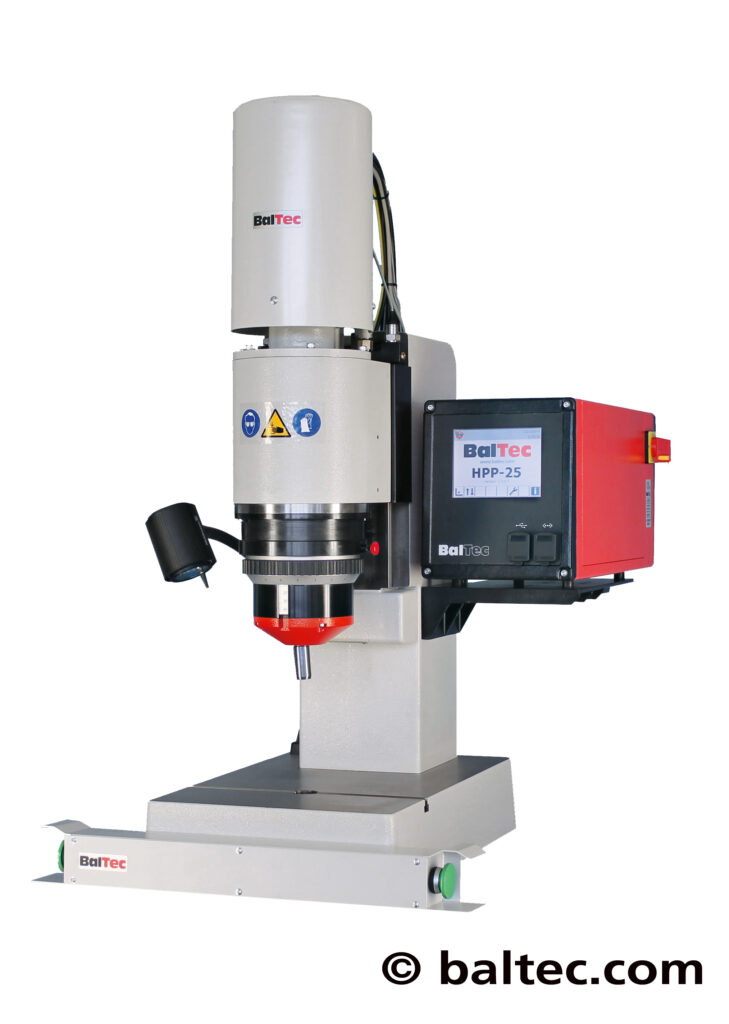

Tisch-Nietmaschinen
Modell RN
Kompletter Arbeitsplatz, Guss-Ständer und -Tisch, Zweihandauslösung per Druckknopf und Zweihandrelais, Höhenverstellung & Klemmung, Pneumatik-Baugruppe bei RN 081 – RN 331, Hydraulik-Kit bei RN 381, Arbeitsleuchte. Technische Änderungen vorbehalten.
Mit Process Control HPP-25:
Prozessüberwachung mit integrierter Nietsteuerung, mit Sensorik Weg und Sensorik Kraft, 6 verschiedene Steuergrössen, bis zu 45 verschiedene Nietmodi, Speicherplatz für 63 Nietprogramme, Nietanfangserkennung möglich ab 2 mm Hub, integrierte Loggerfunktion, USB und Ethernet-Schnittstelle zum Daten-Export und -Import, kein Zeitverlust beim Messen und Erkennen.
Mit Zeitsteuerung RC-30: Nietprozess wird nach einer Zeitvorgabe gesteuert, Steuerung ist modular und kann eingesetzt werden für: pneumatische Nietmaschinen (Einfach- oder Doppelnietmaschine), hydraulische Nietmaschinen, (Einfachnietmaschine), NHE-E, Rundschalttisch-Nietmaschine, Schiebetisch.
Technische Änderungen vorbehalten.
| RN | 081 | 151 | 181 reduziert | 181 | 231 reduziert |
|---|---|---|---|---|---|
| Nietkraft | 0.8 – 2.4 kN | 0.2 – 1.5 kN | 1.2 – 3.6 kN | 1.8 – 6.6 kN | 2.0 – 6.2 kN |
| Arbeitshub | 2 – 25 mm | 5 – 30 mm | 5 – 30 mm | 5 – 30 mm | 5 – 40 mm |
| Arbeitsdruck | 2 – 6 bar | 2 – 6 bar | 2 – 6 bar | 2 – 6 bar | 2 – 6 bar |
| pneumatisch | pneumatisch | pneumatisch | pneumatisch | pneumatisch |
| RN | 231 | 281 reduziert | 281 | 331 | 381 |
|---|---|---|---|---|---|
| Nietkraft | 3.8 – 12 kN | 3.0 – 9.5 kN | 5.8 – 17 kN | 11 – 33 kN | 6.0 – 40 kN |
| Arbeitshub | 5 – 40 mm | 5 – 40 mm | 5 – 40 mm | 5 – 50 mm | 5 – 50 mm |
| Arbeitsdruck | 2 – 6 bar | 2 – 6 bar | 2 – 6 bar | 2 – 6 bar | 10 – 65 bar |
| pneumatisch | pneumatisch | pneumatisch | pneumatisch | hydraulisch |
Datenblatt (PDF)
